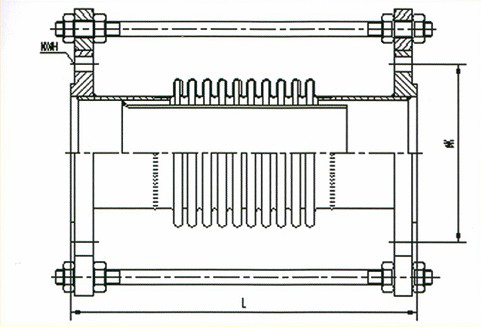

一、結構簡圖

二、產品代號標注

三、產品結構特點

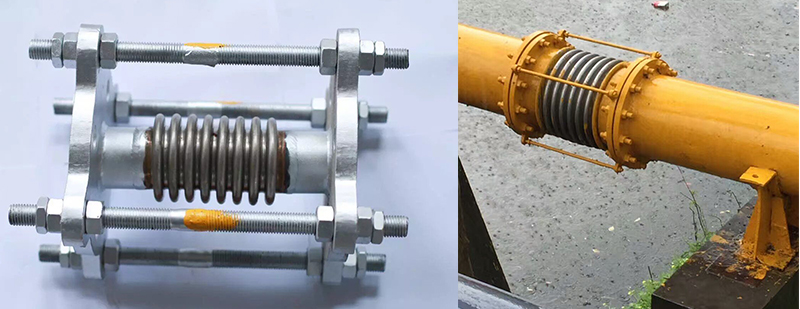

該膨脹節由一個波紋管和兩個端接管及法蘭構成。它通過波紋管的柔性變形來吸收管線軸向位移（也有少量的橫向位移及角位移），端接管焊上法蘭與管道法蘭聯接。膨脹節上的小拉桿主要是運輸過程中的剛性支承或作為產品的預變形調整用，它不是承力件。該膨脹節結構簡單，價格低廉，安裝維修方便，因而凡是在煤氣主管線及橋架上可能的地方優先予以考慮。

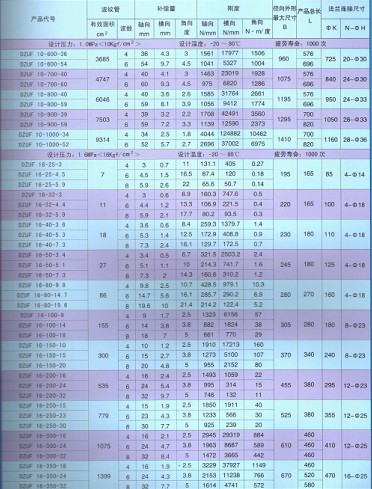

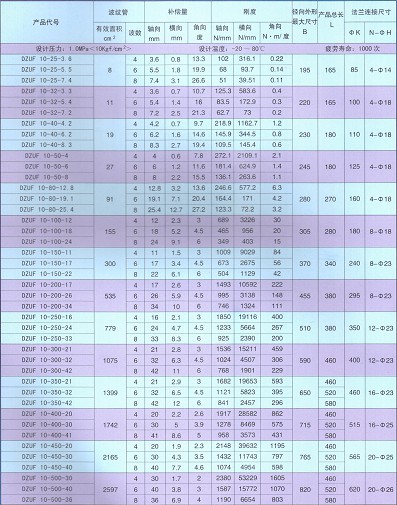

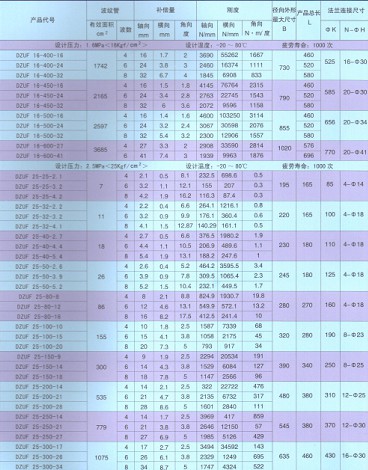

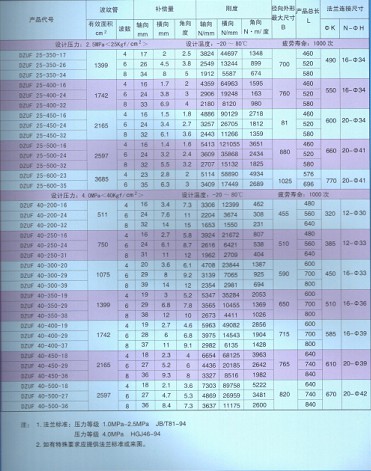

四、規格與尺寸
